大型折弯加工段差展开计算方法:

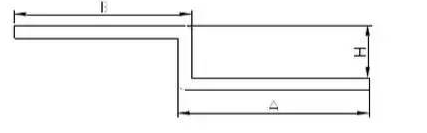

1.直边段差
A----料外尺寸
B----料内尺寸
H----段差高度
K----折弯系数
1> 当H>3.5T时,按两折进行展开. L=A+B+H—3T+2K

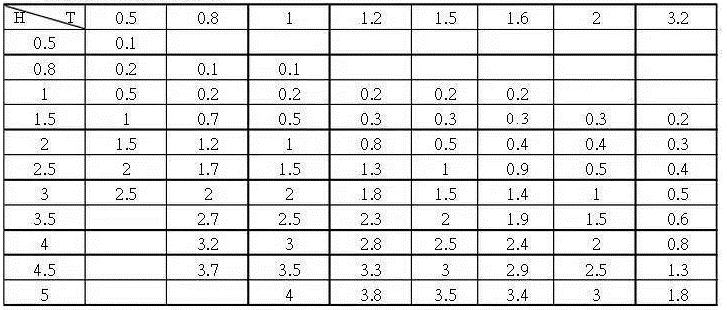

2> 当H≤3.5T时,按一次成形展开计算. L=A+B+H—2T+K

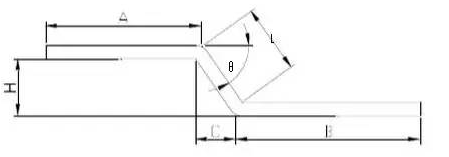

2.斜边段差
A----料内尺寸
B----料内尺寸
C----料内尺寸
L----料内尺寸
H----段差高度
1> 当H>3.5T时,按两折计算
L=A+B+L+2K’ K’=θ/90×K
2> 当H≤3.5T时,按一次成形计算展开
L=A+B+L+K’
注: 当θ≦70°时, K’=0.2
θ>70°时,K’=θ/90×K
